Français Duplo Bloqueio: Sangrar e Vedar da Onis
D3B: Um dispositivo completo de isolamento positivo num único equipamento. CONTACTE-NOSSuperem o desempenho da DBB & Reduzam o fator humano - Sem risco de abrir o tubo sob pressão.

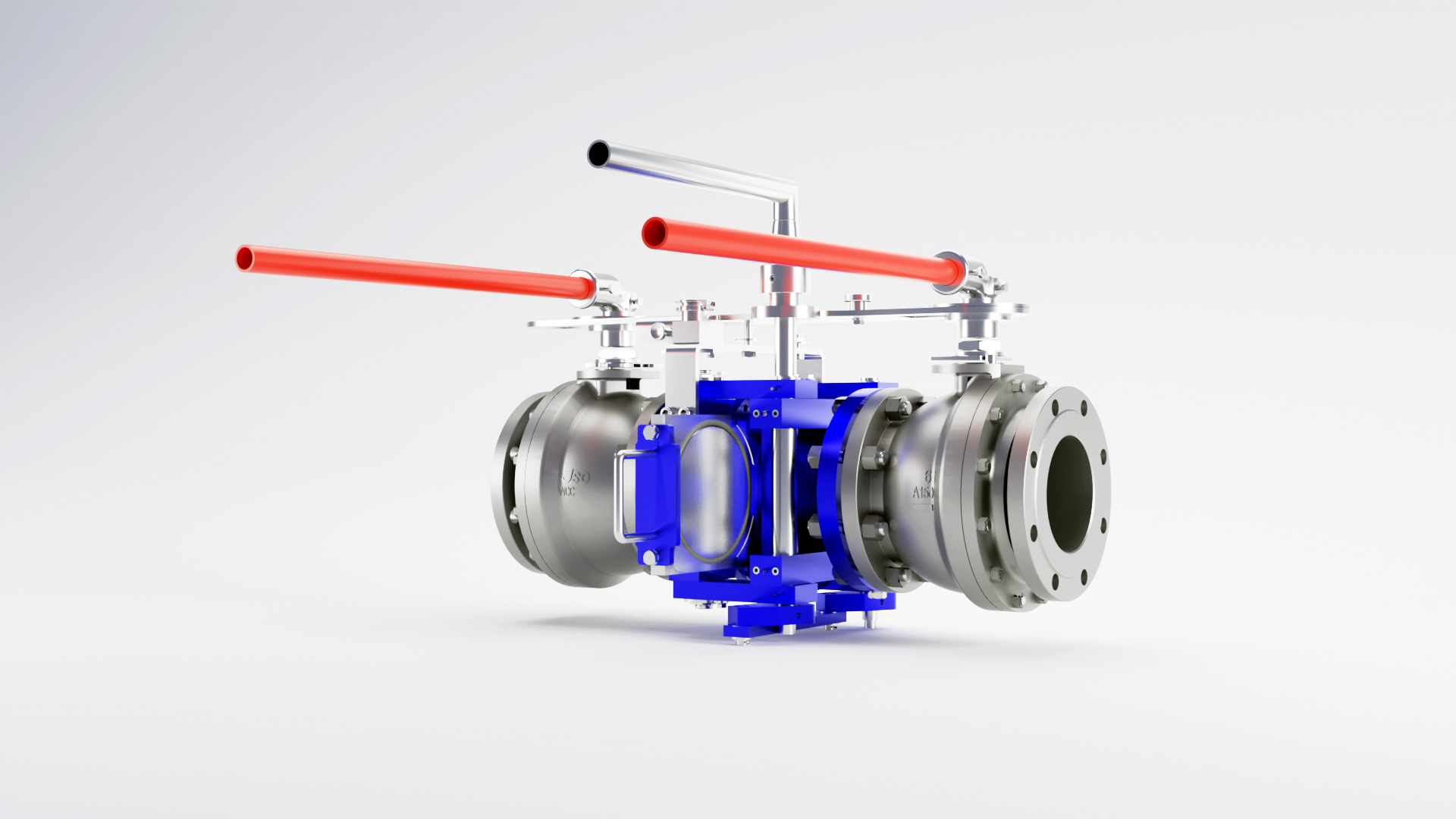

O Onis Double Block Bleed and Blind (D3B) é uma solução completa de isolamento positivo em um único dispositivo, incluindo uma válvula a montante, um obturador de ação rápida e uma válvula a jusante. Adicionalmente, o D3B está composto por um sistema mecânico de travas de segurança, que impede qualquer operação do obturador ONIS por enquanto as válvulas permanecerem abertas, mitigando o risco de operar sob pressão. Este dispositivo de segurança patenteado foi concebido para evitar riscos operacionais relacionados com fatores humanos em áreas congestionadas e aplicações críticas.
Economize tempo
Segurança
Sem ferramentas
Desenho verde
Rentável
Um dispositivo, sem risco operacional
Como funciona ?
Como lidar com isso?
As válvulas de esfera a montante e a jusante estão ligadas aos flanges do obturador ONIS.
Os orifícios de drenagem são perfurados diretamente na espessura dos flanges do obturador ONIS.
Um intertravamento mecânico evita que o operador abra a tubulação para a atmosfera se as válvulas de esfera não tiverem sido completamente fechadas.
Por exemplo: O fluido está a passar pelo equipamento
Para isolar a linha, proceda com seguintes passos:
- Fechar a válvula a montante e a jusante
- Abrir os drenos para despressurizar e drenar o volume morto capturado entre as duas válvulas
- Acionar o mecanismo de travas de segurança
- Prosseguir com a operação do obturador ONIS
- Acionar o intertravamento mecânico para voltar à posição de bloqueio
Por que usar um D3B ?
O procedimento de segurança durante as operações de cegamento / cegamento de tubulações exige sempre pelo menos 3 etapas :
Fechar as válvulas a montante e a jusante do dispositivo de bloqueio / desbloqueio que pode ser uma figura 8.
Despressurizar o tubo através de uns drenos abertos a montante e a jusante.
Drenar o líquido da tubulação
Quando estas 3 etapas forem concluídas, proceder ao desprendimento dos fixadores (parafusos e porcas) dos flanges.
Infelizmente, os erros humanos associados a uma operação inapropriada da válvula ou à seleção de uma válvula errada, podem gerar poluição, incidentes e fatalidades em caso de abertura de uma tubulação para a atmosfera sem interromper o fluxo e sem despressurizar a tubulação.
Por vezes, a quantidade de produtos perdidos e desperdiçados entre as válvulas e o dispositivo de bloqueio das tubulações devem ser tratados e podem afetar o meio ambiente se não forem recolhidos.
Um ONIS D3B desenvolvido pela ONIS, atende os requisitos de segurança e ambientais durante a operação de isolamento das tubulações.
Especificações técnicas
Todos os Blocos Duplos de Hemorragia e Cegos são projetados seguindo estas especificações:
- Corpos forjados
- Desenho de separação dos meios-corpos sem mecanismo interno.
- Só quatro juntas localizadas na placa deslizante: 2 acessíveis para manutenção durante a operação
- Vedações perfeitas - 100 % de furo pleno
OBTURADORES CALIBRADOS NA FÁBRICA: NÃO PRECISA DE AJUSTE POR PARTE DO OPERADOR
Get more information by contact us
Perguntas Mais Frequentes
Como funciona um dispositivo ONIS?
Um dispositivo ONIS é um equipamento mecânico que permite a uma pessoa sem nenhuma ferramenta espalhar o tubo graças a eixos excêntricos a fim de permitir o movimento de deslizamento do portão equipado ou não com acessórios.
Que tipo de produtos você pode fornecer?
Temos fabricado e fornecido equipamentos com ranges de diâmetros de 1'' a 52'', pressão até 420 bars, e temperaturas de -120°C a +650°C. Para obter mais informações, visite a página dos nossos produtos.
Os dispositivos ONIS são compatíveis com todos os tipos de fluidos ou produtos? Gás, fluido, com partículas?
Os dispositivos ONIS já foram operados com todos os tipos de fluidos, gases com partículas ou produtos.
Os obturadores ONIS de ação rápida podem substituir uma válvula?
Não, os obturadores ou dispositivos ONIS de ação rápida não são válvulas. É um dispositivo mecânico que substitui a figura 8 ou a raquete. Um obturador é um dispositivo de isolamento positivo e uma válvula não é: quando uma válvula vaza, o vazamento está indo para jusante na tubulação. Com um obturador, é impossível porque as linhas a montante e a jusante estão fisicamente separadas com uma chapa de aço. Para mais informações, entre na seção do blog e procure o artigo: "Nível de Isolamento Positivo para tubulações".
