Doble bloqueo, purga y ciego: Una solución completa de aislamiento positivo en un solo dispositivo. CONTACTOSupera al DBB y reduce el factor humano - No hay riesgo de abrir la tubería bajo presión.

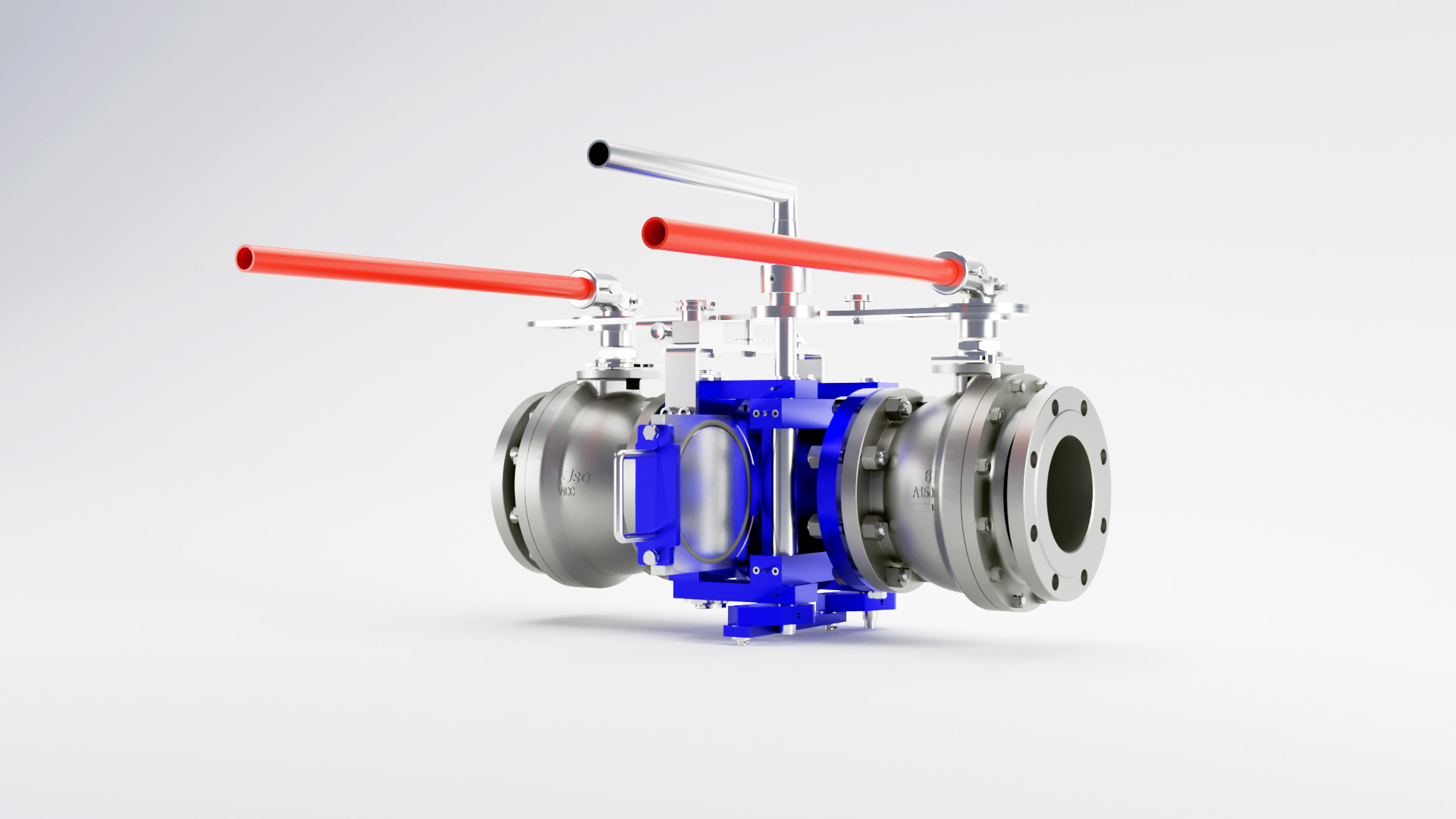

El bloqueo , purga y ciego (D3B) de Onis es una solución completa de aislamiento positivo en un solo dispositivo que incluye una válvula aguas arriba, un Obturador Onis y una válvula aguas abajo. Además posee un enclavamiento mecánico de seguridad entre el Obturador y las válvulas que impide cualquier operación del mismo si las válvulas permanecen abiertas, se elimina así el riesgo de operar bajo presión. Este dispositivo de seguridad fue diseñado y patentado para evitar el riesgo operativo relacionado con factores humanos en áreas congestionadas y aplicaciones críticas.
Ahorrar tiempo
Seguridad
Sin herramientas
Diseño ecológico
Rentable
Un dispositivo, sin riesgo operativo
¿Cómo funciona?
¿Cómo manejarlo?
Las válvulas de bola aguas arriba y aguas abajo se conectan a las bridas del Obturador Onis.
Los puertos de drenaje ( purga) se perforan directamente en el espesor de las bridas del Obturador.
Un enclavamiento mecánico evita que el operario abra la tubería a la atmósfera si las válvulas de bola no se han cerrado completamente.
Por ejemplo: El fluido pasa por el equipo
Para aislar la tubería se procede como se indica a continuación:
- Cerrar la válvula aguas arriba y aguas abajo
- Abrir las válvulas de purga para despresurizar y drenar el volumen muerto capturado entre las dos válvulas. Este volumen por diseño es el menor volumen posible.
- Mover el mecanismo de enclavamiento mecánico
- Proceda a la operación del Obturador ONIS
- Desplazar hacia atrás el enclavamiento mecánico para asegurar la posición de cegado
¿Por qué utilizar un D3B?
El procedimiento de seguridad durante las operaciones de cegado/descegado de tuberías requiere cada vez al menos 3 pasos:
Cierrede de las válvulas aguas arriba y aguas abajo del dispositivo de cegado/descegado que puede ser de raqueta o una figura 8.
Despresurizar la tubería abriendo el puerto de drenaje ( purga) aguas arriba y aguas abajo.
Drenar el líquido de la tubería, si lo hay
Una vez realizados estos 3 pasos se procede a liberar las sujeciones (bulones y tuercas) de las bridas.
Desgraciadamente, hay errores humanos que pueden cometerse al accionar erróneamente la válvula o seleccionar la válvula equivocada Estos errores pueden generar contaminación y otros incidentes dramáticos y lesiones en caso de abrir una tubería a la atmósfera sin detener el flujo y despresurizar la tubería.
A veces, la cantidad de productos perdidos y producto residual entre las válvulas y el dispositivo de cegado es importante y tiene que ser tratada o puede afectar al medio ambiente si no se recoge.
Un equipo desarrollado por ONIS responde a los requisitos de seguridad y medioambientales durante la operación de cegado de tuberías: ONIS D3B
Especificaciones técnicas
Todos los bloques dobles de sangrado y ciegos están diseñados siguiendo estas especificaciones:
- Cuerpos forjados
- Diseño de separación de los medios cuerpos sin mecanismo interno y sin junta interna
- Sólo cuatro juntas situadas en la placa
- Cierre perfecto - 100 % de paso total
LÍNEA CIEGA AJUSTADA EN FÁBRICA: NO HAY REGLAJE POR PARTE DEL OPERADOR
Get more information by contact us
Preguntas frecuentes
¿Cómo funciona un dispositivo ONIS?
Un dispositivo ONIS es un equipo mecánico que permite a una persona, sin ninguna herramienta, extender el tubo gracias a ejes excéntricos para permitir el movimiento de deslizamiento de la compuerta equipada o no con accesorios.
¿Qué gama de productos puede suministrar?
Hemos fabricado equipos desde 1'' hasta 52'', hasta 420 bares, desde -120°C hasta +650°C dependiendo de los dispositivos. Más información en la página del producto.
¿Los dispositivos ONIS son compatibles con todo tipo de medios? ¿Gases,liquidos, barros, gases o liquidos con partículas sólidas?
Todos los tipos de medios han sido operados con Obturadores ONIS. Gases,líquidos,barros y medios cargados con partículas sólidas en suspensión, etc.
¿Puede el Obturador ONIS sustituir a una válvula?
No, un Obturador ONIS no es una válvula, es un dispositivo mecánico que sustituye a la figura 8. El Obturador ONIS es un verdadero dispositivo de aislamiento positivo y una válvula no lo es: Todas las válvula tienen una fuga, incluso las herméticas, dependiendo de su Clase. Esta fuga se incrementa en el tiempo con el uso por corrosión y erosión. Cuando una válvula tiene una fuga, la fuga va de aguas abajo hacia aguas arriba de la tubería. Con un Obturador ONIS esto es imposible porque las tuberías aguas arriba y aguas abajo están separadas físicamente con una placa de acero.
