日本語 ONIS Supera los métodos tradicionales de cegado como la persiana de gafas, la figura 8, la brida deslizante, ...
El Quick Action Line Blind (QLB) es un sistema de cegado que se utiliza para aislar o «cegar» equipos, normalmente con fines de mantenimiento o inspección. La tecnología permite realizar la operación de cegado completa en cuestión de minutos y ofrece una reducción del tiempo de inactividad de hasta el 95% en comparación con los sistemas convencionales, como las persianas de gafas.
¡Convierta su pérdida de producción en beneficios!
Reducir el tiempo de inactividad
Funcionamiento rápido y sin herramientas para reducir el tiempo de inactividad.
Aumentar la seguridad
Desconecte físicamente la tubería, evitando cualquier fuga de aguas arriba a aguas abajo.
Sin herramientas
No se necesitan grúas, esparcidores, llaves ni nada por el estilo.
Minimizar emisiones
Reduce significativamente las emisiones durante las operaciones de mantenimiento.
Rentabilidad rápida
Rentable en pocos meses para procesos que requieren operaciones de cegado recurrentes.
¿Cómo funciona?
Please note that, prior to the operation of the ONIS Line blind (QLB), the pipe must be depressurized.
El ONIS QUICK ACTION LINE BLIND es una solución mecánica para tuberías que garantiza una estanqueidad absoluta entre las tuberías aguas arriba y aguas abajo, independientemente de quién la maneje. Reduce riesgos y costes al tiempo que ofrece una solución fiable y rentable.

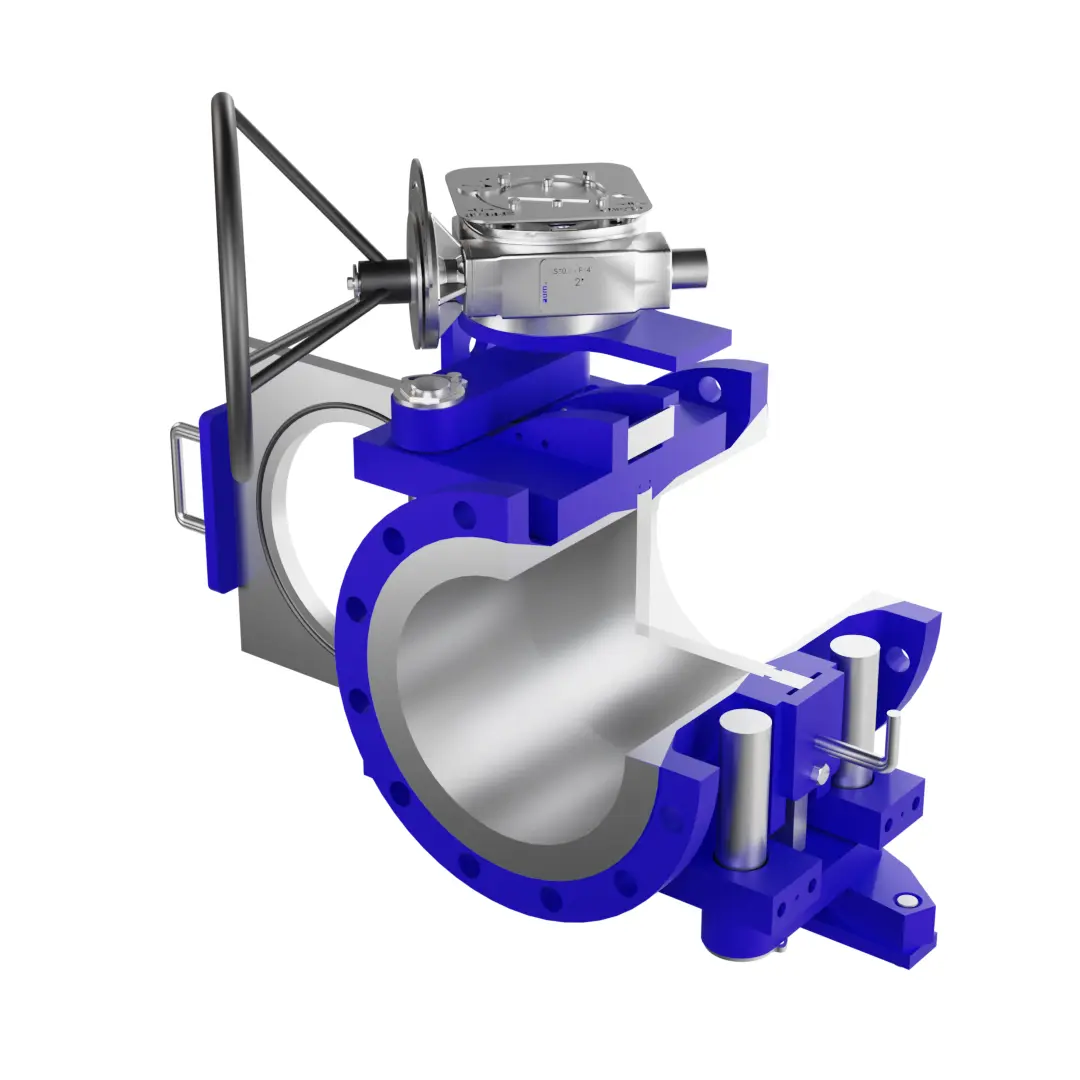

Este sistema mecanizado de aislamiento positivo es sencillo y rápido de utilizar, y proporciona un rendimiento fiable en cualquier operación de aislamiento positivo. En todas las persianas de línea de acción rápida ONIS, los dos semicuerpos/asientos forjados se accionan mediante una palanca o volante conectado a una caja de engranajes. Los eficaces y fiables ejes excéntricos sincronizados generan el movimiento de separación de la brida, permitiendo el desplazamiento de una compuerta deslizante diseñada con un orificio completo y una posición ciega.
Sujetar es tan sencillo como extender. Basta con accionar la palanca o el volante en sentido contrario. Este mecanismo de acción rápida es autoblocante y resistente a la sobrepresión y las vibraciones.
Sólo hay cuatro juntas en la compuerta deslizante. Se utilizan dos a la vez. Puede comprobarlas o sustituirlas sin desmontar la compuerta deslizante.
Este equipo de aislamiento positivo viene ajustado y probado de fábrica, lo que elimina la necesidad de realizar ajustes in situ tras la instalación o el funcionamiento. Garantiza una estanqueidad óptima para cualquier operario.
Para cada proyecto tenemos una gama de tamaños adecuada
Diámetro hasta
Clase hasta
Temperatura mínima hasta
Temperatura máxima hasta

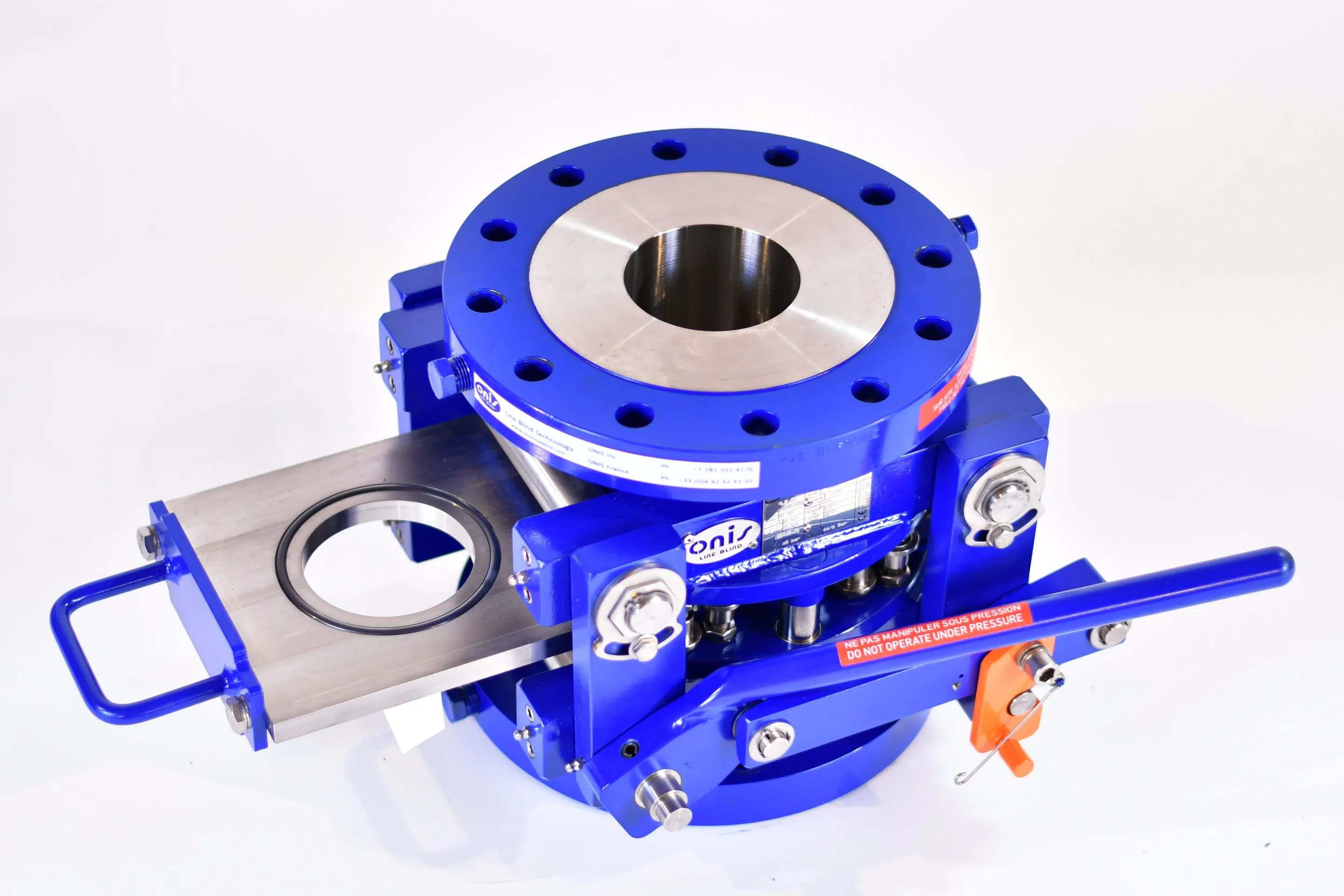

MODELO PLB
- 1/2″ a 10″ - DN 12 a 250
- Separación/apriete de semicuerpos mediante una palanca
- 4 puntos de sujeción
- Guía de la puerta deslizante con rodillos de elevación

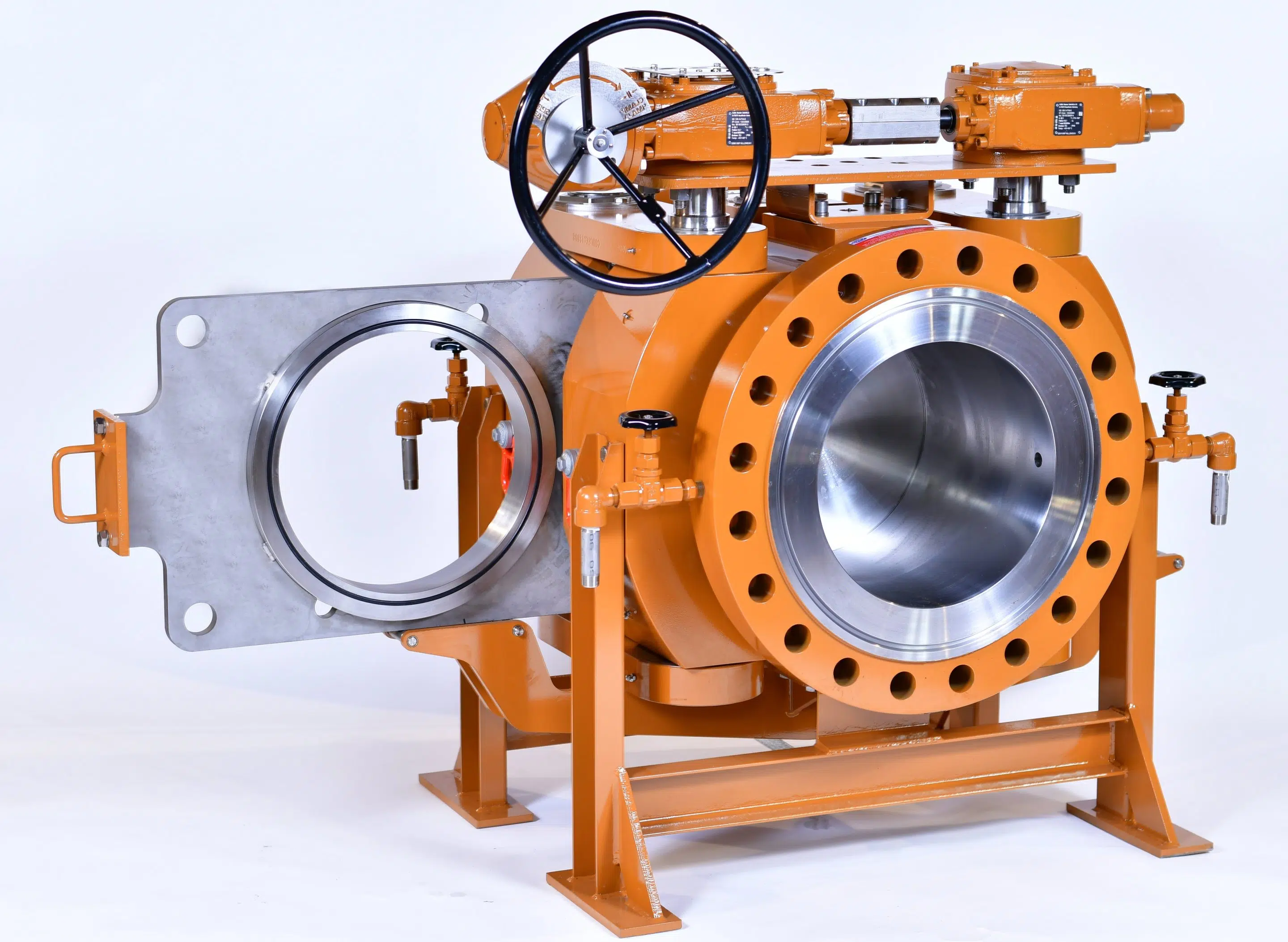

PLR MODEL
- 10″ a 42″ - DN 250 a 1050
- Separación/apriete de semicuerpos mediante una caja de cambios
- 4 puntos de sujeción
- Guía de la puerta deslizante con rodillos de elevación
MODELO MPL
- > 42″ – > DN 1050
- Separación/apriete de semicuerpos mediante una caja de cambios
- De 6 a 12 puntos de sujeción + sistema de sujeción lateral
- Guía de la puerta deslizante con rodillos de elevación
Especificaciones técnicas
Todos los Obturadores Onis están diseñados siguiendo estas especificaciones:
- Cuerpos forjados mecanizados (unitarios) hasta 42 pulgadas.
- Diseño de separación de los medios y cuerpos sin mecanismo interno y sin junta interna
- Sólo cuatro juntas situadas en la placa deslizante: 2 accesibles para el mantenimiento durante la producción
- Sellado perfecto sea quien sea la persona que opere el bloqueo de la línea
- Diseño con autocierre
- Reconstrucción de la tubería en pasaje pleno sin resalto alguno
Onis Quick Action Line Blind es una tecnología patentada. De hecho, el producto se diseñó con el propósito específico de garantizar un aislamiento positivo del 100%, asegurando así la protección de sus operarios, sus equipos y su rentabilidad. Además, el 100% de las persianas de línea ONIS se someten a rigurosas pruebas en nuestras instalaciones.
LÍNEA CIEGA AJUSTADA EN FÁBRICA: NO HAY REGLAJE POR PARTE DEL OPERADOR
Explore Las diversas opciones de diseño a medida disponibles Para los dispositivos ONIS, incluidos los motorizados de operación única o múltiple, los actuadores neumáticos e hidráulicos, los interruptores de fin de carrera,. El diseño seguro contra incendios, los caudalímetros de fluidos, los reguladores de caudal y mucho más.
Preguntas frecuentes
¿Cómo funciona un dispositivo ONIS?
Un dispositivo ONIS es un dispositivo mecánico que permite a un solo operario abrir una tubería sin necesidad de herramientas. Esto se consigue mediante el uso de ejes excéntricos que facilitan el movimiento deslizante de la compuerta, que puede equiparse con diversos accesorios.
¿Qué gama de productos puede suministrar?
Nuestras capacidades de fabricación van de 1'' a 52'', con una presión máxima de 420 bares y una gama de temperaturas de -120°C a +650°C. Consulte las especificaciones detalladas en la página del producto.
¿Los dispositivos ONIS son compatibles con todo tipo de medios? ¿Gases,liquidos, barros, gases o liquidos con partículas sólidas?
Los dispositivos ONIS son compatibles con todo tipo de productos. Nuestros dispositivos son adecuados para su uso con una amplia gama de fluidos, gases y otros medios, incluidos aquellos con partículas u otros sólidos en suspensión.
¿Puede el Obturador ONIS sustituir a una válvula?
No, un Obturador ONIS no es una válvula, es un dispositivo mecánico que sustituye a la figura 8. El Obturador ONIS es un verdadero dispositivo de aislamiento positivo y una válvula no lo es: Todas las válvula tienen una fuga, incluso las herméticas, dependiendo de su Clase. Esta fuga se incrementa en el tiempo con el uso por corrosión y erosión. Cuando una válvula tiene una fuga, la fuga va de aguas abajo hacia aguas arriba de la tubería. Con un Obturador ONIS esto es imposible porque las tuberías aguas arriba y aguas abajo están separadas físicamente con una placa de acero.
