Français 一瞬で交換できる、簡単・安全な破裂板吹き替え用デバイス

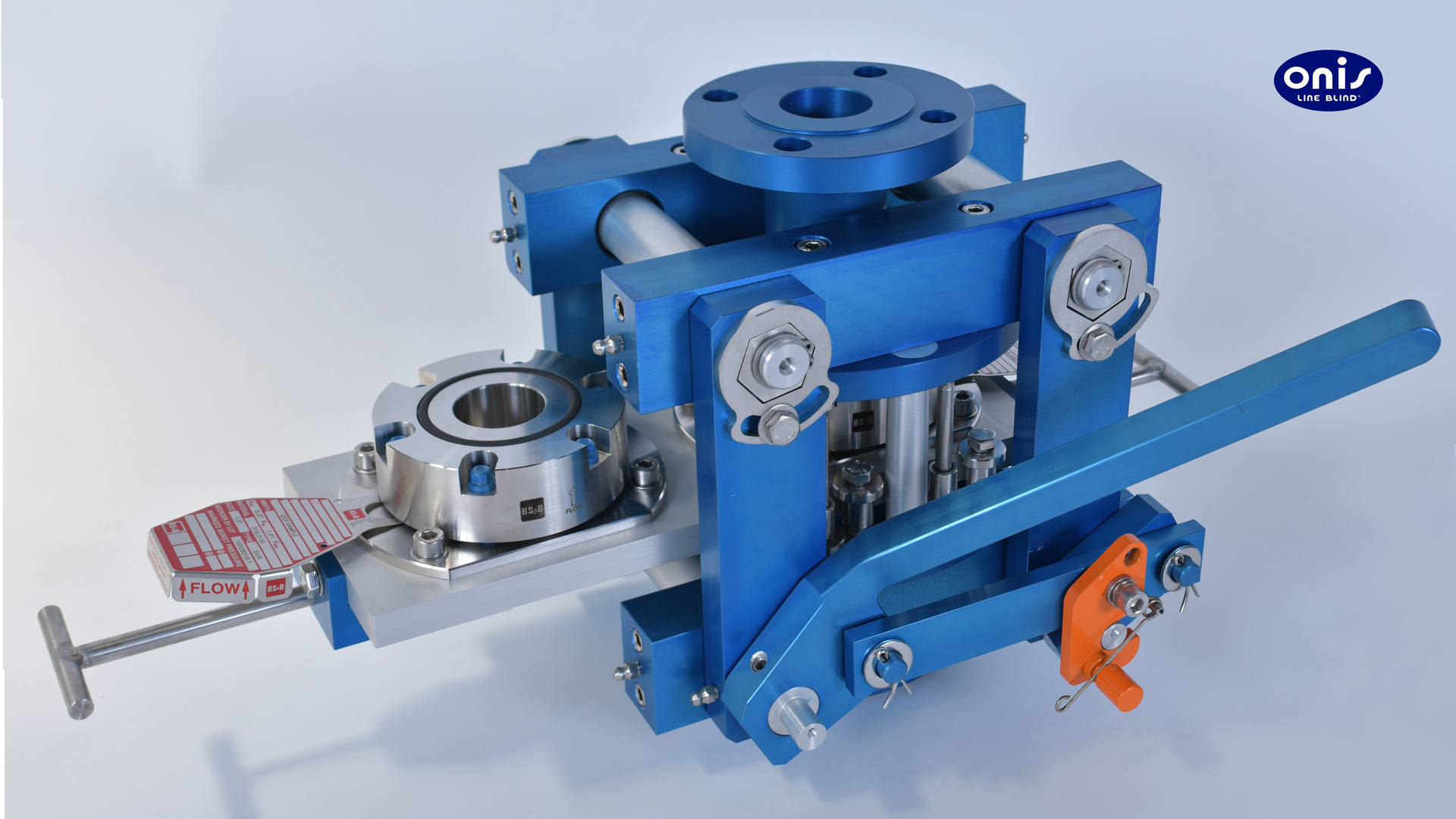

ONISのクイックラプチャーディスクチェンジャー（QDC）は、オペレーター1名で迅速に生産を再開できる装置であり、安全性と精密な過圧保護を両立します。 QDCは工具を使用せずにラプチャーディスクの交換が可能なため、装置の完全性を保ちながら、交換時間を短縮し、圧力開放保護の効率を大幅に向上させます。
ONIS QDCは、ラプチャーディスクの交換作業を「安全」に、「効率的」に、そして「高収益」にします。
仕組みは？
操作方法
1枚のラプチャーディスクが稼働中で、もう1枚は配管の外で一時的に停止しています。 ONISラインブラインドと同じように、プロセスが稼働中でもガスケットの点検や交換が可能です。
ラプチャーディスクが破裂するか、点検が必要となった場合、配管をドレインし、バイパスを開放します。 その後、オペレーター1名が標準的なONISラインブラインドの手順に従って作業を行います。 フランジの拡張動作は、高効率かつ信頼性の高い同期式偏心シャフトによって実現され、これにより2つのラプチャーディスクホルダーを備えたスライドゲートの移動が可能となります。
※ラインにはガスケットが2枚のみです。
クイックアクションクランプ機構は、Self-locking設計で、過圧および振動に強い設計です。
プロセスが生産に戻った際、メンテナンスチームは破裂したラプチャーディスクの交換に十分な時間を確保できます。
QDCを選ぶ理由
ラプチャーディスクは、上流設備を過圧から保護するために使用されます。この圧力解放システムの目的は、圧力を制御された方法で解放し、資産の故障を防ぐことです。 このラプチャーディスクは、一次または二次レベルで使用できます。ラプチャーディスクの主な用途は、化学、製薬、鉄鋼、電力などのさまざまな産業で広く利用されています。
一次保護レベルでは、ラプチャーディスクが破裂するたびに交換が必要です。作動頻度が高い場合は、QDCの導入によって大きなメリットが得られます。
ラプチャーディスクを二次的な圧力解放装置として使用する場合、腐食性物質や化学的攻撃から下流機器を保護する機械的なバリアとして機能します。
この二次用途では、必要に応じてラプチャーディスクの点検や交換が可能です（国の規制により、6か月ごとに実施されることのある圧力逃がし弁の設定作業ごとなど）。
QDCは、下流の圧力逃がし弁を過圧や腐食から保護し、ユニットの運用コスト（OPEX）を抑制します。
QDCには、迅速な交換を可能にする2枚のラプチャーディスクを装着することができます。 または、1枚のラプチャーディスクと1枚のブラインドディスクを装着することで、オペレーターが下流機器を安全かつ確実に隔離し、メンテナンスを行うことも可能です。
QDCの導入により、配管の開放時間が大幅に短縮され、作業員の曝露や環境リスクを最小限に抑えることができます。
技術仕様
すべてのQuick Rupture Disc Changersは、以下の仕様に基づいて設計されています。
- 鍛造ボディ（最大42インチ）
- 内部機構や内部ガスケットを使用しないスプレッディング構造
- 誰が操作しても完全なシール性を実現
- 電動化対応
- 面間の寸法は、ラプチャーディスクの仕様によって異なります。
お見積りをご希望の方は、お気軽にお問い合わせください。
全機器は工場設定済み（オペレーター調整不要）
Get more information by contact us
よくある質問
どのような製品ラインアップを提供していますか？
製造対応範囲は1インチから52インチまでで、最高使用圧力420bar、使用温度範囲は−120℃～＋650℃です。 詳細な仕様につきましては、各製品ページをご参照ください。
ONIS装置は、ガス、液体、固形分を含む流体など、あらゆる媒体に対応していますか？
ONIS装置は、あらゆる種類の媒体に対応可能です。 流体、ガスはもちろん、粒子やその他の懸濁物を含む媒体にもご使用いただけます。
必要なメンテナンスは何ですか？
交換が必要なのは4つのシールのみです。 また、少なくとも年1回、グリースニップルからグリースを注入することをONISでは推奨しています。 これ以外に特別なメンテナンスは必要ありません
